空气超音速喷涂系统一共有五大组成部分，具体如下：
1、超音速喷枪；
2、冷喷控制系统；
3、送粉器；
4、丙烷汽化器；
5、冷喷辅助气管。

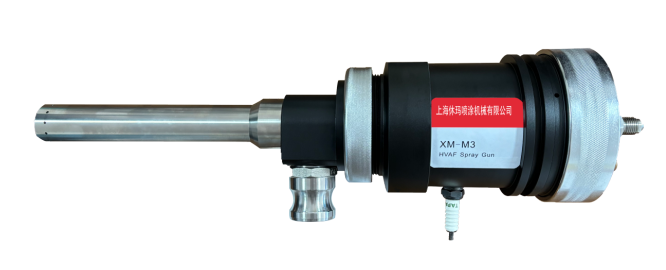

1、XM-M3喷枪
XM-M3喷枪采用丙烷作为燃料，空气为助燃气体和冷却气体，氮气送粉；喷枪可长时间连续稳定工作。
XM-M3喷枪基本参数：
序号 | 项目 | 基 本 参 数 |
1 | 火焰速度 | 约2100m/s |
2 | 冷却方式 | 空 冷 |
3 | 涂层气孔率 | 0.1%--0.3% |
4 | 涂层结合强度 | >85MPa |
5 | 适宜喷涂粉末大小 | 10-45um |
6 | 工作环境 | 防火、通风的隔音房内 |
7 | 喷枪外形尺寸 | 80mm×90mm×300mm |

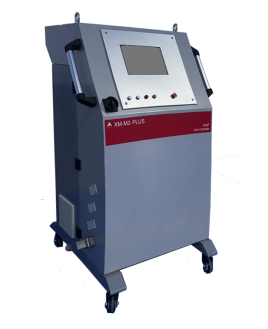

2、XM-M3冷喷控制系统
XM-M3冷喷控制系统具有国外同类产品的先进水平，性能优越、操作方便。能够实现喷涂过程的全数字化操作，而且对系统的喷涂参数进行实时监测，能够对系统故障立即作出响应。
XM-M3冷喷控制系统基本参数：
序号 | 项目 | 基 本 参 数 |
1 | 控制类型 | 触摸屏+MFC质量流量计+西门子PLC控制 |
2 | 额定功率 | 550W |
3 | 供电电压 | AC 220V；50Hz |
4 | 工作环境 | 室内、常温 |
5 | 煤油压力/流量 | 1.2Mpa15~24L/h |
6 | 氧气压力/流量 | 1.6Mpa800-1100L/h |
7 | 控制柜外型尺寸 | 500×1050×1364mm |
8 | 控制柜重量 | 80Kg |
3、送粉器（XM-1200SK）
此款送粉器引用国外技术，升级控制系统，清理粉末方便，采用喷枪主气为送粉气体，喷涂粉末通过多孔送粉盘的转动将粉末输送到送粉器出口处，粉末通过气体压力一起离开送粉桶进入喷枪中，调节触摸屏上的伺服电机转速来调节送粉量。
XM-1200SK送粉器参数表
序号 | 项 目 | 基 本 参 数 |
1 | 送粉方式 | 刮板气压式 |
2 | 单筒容积 | 3.0L |
3 | 送粉气体 | 氮气或氩气 |
4 | 送粉气体压力 | 0.4-1.2MPa |
5 | 送粉速度 | 0~160g/min |
6 | 送粉精度 | ±1% |
7 | 送粉气体流量 | 0-25L/min |
8 | 送粉器外型尺寸 | 900×450×1650mm |
9 | 送粉器重量 | 50Kg |

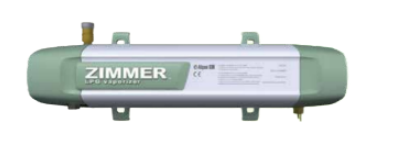

4、进口丙烷汽化器
Vaporizer Type/Model | Indirect丨Dry-Electric丨Feed Out | |||||
Model | Z25 | Z40 | Z50 | Z100 | Z150 | |
Hazardous Area Classification | Class I, Division 1, Group D,T3; Ex d IIA T3 Gb | |||||
Approvals | UL/ULc,CE(ATEX &IECEx),PED(SEP) | |||||
Vaporization Capacity | Kg/hr | 25 | 40 | 50 | 100 | 150 |
US Gal/hr | 12.5 | 20 | 25 | 50 | 75 | |
MMBTU/hr | 1.1 | 1.8 | 2.2 | 4.5 | 6.8 | |
Liquid Inlet Connection | 1/2" FNPT | 1/2"FNPT | 1/2" FNPT | 3/4"FNPT | 3/4" FNPT | |
Vapor Outlet Connection | 1/2" FNPT | 1/2" FNPT | 1/2"FNPT | 3/4"FNPT | 3/4"FNPT | |
Design Pressure (MAWP) | 250 psig-17.2 barg | |||||
Relief Valve Set Point | 250 psig-17.2 barg | |||||
Hydrostatic Test Pressure | 375 psig-25.9 barg | |||||
Unit Dimensions | 26.7"Lx9.5"Hx8.3"W | 67.2"Lx9.5"Hx8.3"W | ||||
677mmLx241mmHx210mmW | 1706mmLx241mmHx210mmW | |||||
Shipping Dimensions | 34" Lx 11"H x 14" W | 75"Lx 11" H x 14" W | ||||
863mmLx280mmHx356mmW | 1905mmLx280mmHx356mmW | |||||
Shipping Weight | 55 lb/25 Kg | 145 lb/66 Kg | ||||
Optional Accessories | Tank Mount Kit; Tank Mount Piping Kit; Wall Mount Kit;Strainer and Piping | Floor Mount Kit;Wall Mount Kit,Strainer and Piping Kit;Regulator/Gauge Kit;Drain Valve Kit | ||||
5、XM-M3冷喷系统辅助气管
采用PVC管制做，爆破压力60公斤，工作压力20公斤，可长期连续工作。
